Schéma de branchement d’un radiateur électrique et à eau

Le branchement d’un radiateur consiste à raccorder l’appareil à son énergie et à son système de commande pour qu’il fonctionne en sécurité. Dans la maison, on distingue surtout deux familles : le radiateur électrique et le radiateur à eau chaude. Le premier est relié à un circuit électrique ; le second s’intègre à un réseau hydraulique alimenté par une chaudière ou une pompe à chaleur.

Sur un radiateur électrique, les éléments à identifier sont les fils d’alimentation, parfois la terre, le thermostat intégré et le fil pilote quand l’installation permet une programmation centralisée. Sur un radiateur à eau, il faut repérer l’arrivée, le retour, les raccords, la vanne et le purgeur. Le schéma de branchement sert justement à visualiser ces points avant d’installer ou de raccorder l’équipement.

Côté sécurité, le repère de base reste la norme NF C 15-100 pour la partie électrique. Elle encadre notamment le circuit, la protection par disjoncteur, la section de câble et les règles de pose. Même si vous souhaitez simplement comprendre le fonctionnement, connaître ce cadre aide à décider si l’opération est raisonnable à faire soi-même ou non.

Avant de brancher un radiateur, la préparation compte autant que le raccordement lui-même. Le premier réflexe est de couper l’alimentation au tableau et de vérifier l’absence de tension avec un appareil de contrôle adapté. Pour un radiateur à eau, il faut isoler le circuit concerné, prévoir une vidange partielle si nécessaire et protéger le sol avant de démonter ou de raccorder les raccords.

Le bon matériel dépend du type d’appareil. Pour l’électrique, on retrouve souvent tournevis isolés, pince à dénuder, testeur ou multimètre, dominos ou bornes de connexion si autorisés par la notice, niveau, chevilles et câble de section adaptée. Pour l’eau, il faut en plus une clé à molette, des joints, des raccords compatibles, parfois du téflon ou de la filasse selon le montage, et de quoi purger proprement.

Ce travail demande aussi un minimum d’anticipation : puissance de l’appareil, emplacement sur le mur, capacité du circuit existant, présence d’un thermostat ou d’un fil pilote, état des anciens fils, distance jusqu’au tableau. Si un doute apparaît sur la protection, la terre, le disjoncteur ou la conformité globale, mieux vaut s’arrêter avant d’installer.

Le cas le plus fréquent est celui du radiateur électrique avec 2 ou 3 fils côté appareil. En pratique, les couleurs les plus courantes sont bleu pour le neutre, marron ou rouge pour la phase, et noir pour le fil pilote. Le fil pilote ne sert pas à alimenter le radiateur : il transmet des ordres de régulation. C’est pour cela qu’un appareil peut avoir trois fils sans que les trois soient indispensables à son fonctionnement de base.

Un schéma simple se lit ainsi : alimentation dédiée depuis le tableau, protection par disjoncteur adapté, arrivée des fils dans une sortie de câble, puis raccordement aux bornes correspondantes du radiateur. Si le logement ne dispose pas d’un système de programmation centralisé, le fil pilote peut rester isolé, sans être branché à un conducteur actif, à condition de respecter la notice et les règles de sécurité.

Le point de vigilance le plus fréquent concerne la confusion entre les fils. Le bleu correspond en général au neutre, le marron ou rouge à la phase, et le noir au fil pilote. Mais dans l’ancien, les couleurs peuvent varier. Autrement dit, on ne se fie jamais seulement à la teinte : on repère le circuit, on contrôle, puis on raccorde.

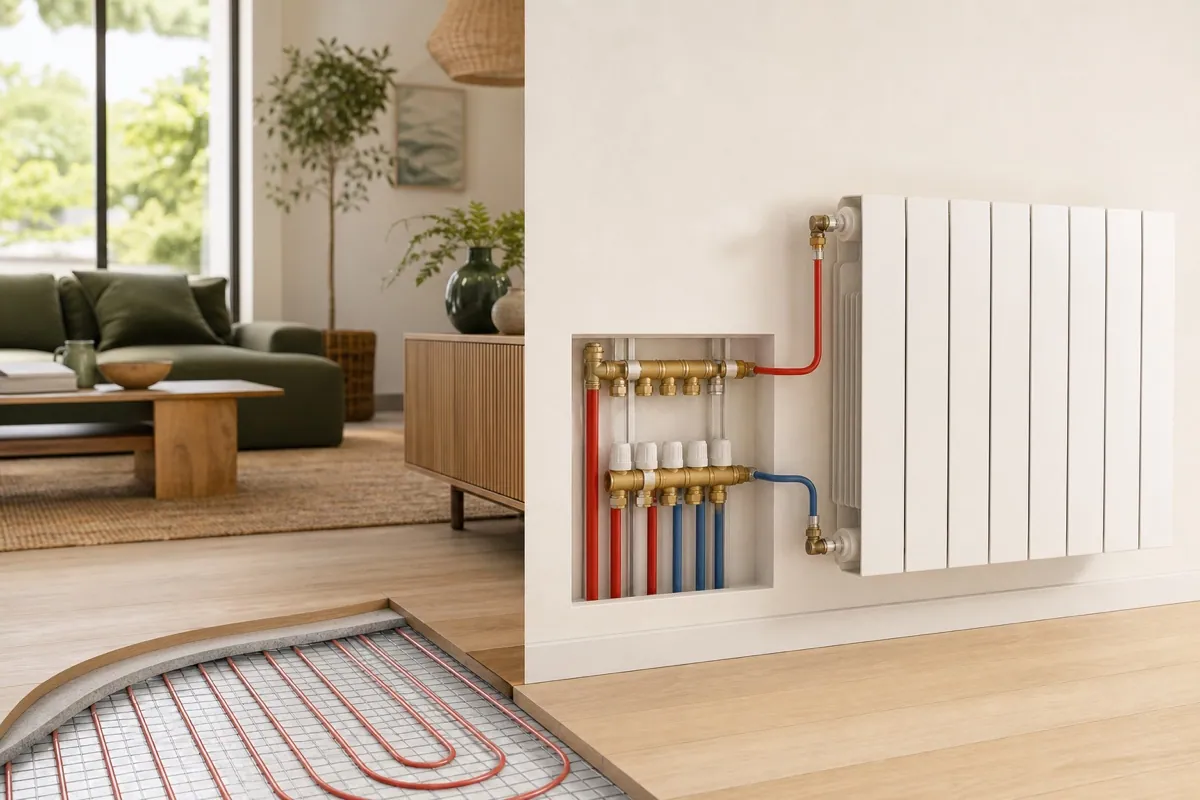

Le raccordement d’un radiateur à eau repose sur un principe simple : une arrivée d’eau chaude alimente l’appareil, puis un retour renvoie l’eau refroidie vers le générateur. Selon les modèles, l’entrée et la sortie peuvent être latérales, basses ou centrales. Le schéma du fabricant reste la référence, car l’inversion arrivée-retour peut dégrader le fonctionnement, la montée en température et la régulation.

Dans la plupart des installations domestiques, les radiateurs sont raccordés en parallèle sur le circuit afin que chacun reçoive de l’eau chaude de manière plus équilibrée. On retrouve généralement une vanne ou un robinet thermostatique à l’entrée, un té de réglage au retour et un purgeur en partie haute. Les raccords doivent être adaptés au diamètre et au matériau du réseau pour éviter les suintements.

Après installation, la mise en service passe par le remplissage, le contrôle de la pression, puis la purge de l’air. Tant qu’il reste de l’air dans l’appareil, la température peut être irrégulière, avec une partie haute froide ou un bruit de circulation. Une vérification attentive des raccords et du mur autour des fixations permet aussi de détecter une fuite discrète avant qu’elle n’abîme le logement.

Pour un radiateur électrique simple en remplacement à l’identique, hors création de ligne, le temps d’intervention est souvent court. En pratique, on voit fréquemment des coûts de pose autour de 100 à 300 € pour un remplacement simple, et davantage si le mur, la sortie de câble ou le circuit doivent être repris. Dès qu’il faut intervenir au tableau, tirer un câble ou remettre l’installation aux normes, la facture augmente logiquement.

Pour un radiateur à eau, le budget dépend du type de raccordement, de l’accessibilité du circuit et de l’état des tuyauteries. Une pose ou un remplacement simple peut commencer autour de 250 à 500 €, mais grimpe vite si des raccords doivent être déplacés, si le réseau est ancien ou si une vidange plus lourde est nécessaire. Le temps va de 2 à 6 heures dans les cas courants.

Le recours à un professionnel s’impose surtout dans quatre situations : création ou modification de circuit au tableau, doute sur la conformité NF C 15-100, absence de repérage fiable des fils, ou réseau à eau à reprendre. Pour préparer un devis, prenez des photos du mur, de la sortie de câble ou des tuyaux, notez la puissance, le modèle, l’ancien schéma de branchement s’il existe, et précisez si vous avez un thermostat ou un fil pilote.

Si votre besoin porte uniquement sur le branchement d’un radiateur électrique, retenez trois réflexes : identifier clairement les fils, vérifier la protection du circuit et ne jamais improviser un raccordement au tableau. Pour un radiateur à eau, concentrez-vous sur le schéma du fabricant, la qualité des raccords et la purge. Dans les deux cas, la sécurité passe avant la rapidité.

Si vous êtes en train de remplacer plusieurs radiateurs ou de revoir tout votre chauffage, prenez un peu de recul. Un simple changement d’appareil n’est pas toujours la meilleure réponse sur la durée. Une étude permet de comparer vos émetteurs actuels, l’isolation du logement, les consommations et les aides mobilisables pour choisir une solution cohérente, pas seulement facile à raccorder aujourd’hui.
