Schéma et installation d’un chauffe-eau thermodynamique

Un chauffe-eau thermodynamique sert à produire l’eau chaude sanitaire, pas à assurer le chauffage de la maison. Son fonctionnement repose sur une pompe à chaleur : elle capte les calories présentes dans l’air ambiant ou dans l’air extérieur, puis les transfère à l’eau stockée dans le ballon. L’équipement consomme donc de l’électricité, mais moins qu’un ballon électrique classique pour une même production d’eau chaude.

Concrètement, un chauffe-eau thermodynamique associe un ballon de stockage et un module thermodynamique. Ce module comprend notamment un compresseur, un évaporateur, un condenseur et un fluide frigorigène. Le rendement est souvent exprimé par le COP, c’est-à-dire le rapport entre l’énergie restituée et l’électricité consommée. Plus le COP est élevé dans de bonnes conditions, plus la solution est intéressante sur le plan énergétique.

Son intérêt principal est de réduire la consommation liée à l’eau chaude, qui représente une part importante des dépenses d’un logement. Sa limite : ses performances dépendent beaucoup de l’emplacement, de la température de l’air, du volume du local et de la qualité de l’installation. C’est donc un appareil pertinent, à condition d’être bien dimensionné et bien installé.

Pour lire un schéma d’installation, il faut distinguer trois circuits : l’eau, l’électricité et l’air. Côté eau, on retrouve l’arrivée d’eau froide sanitaire, la sortie d’eau chaude, le groupe de sécurité, parfois un réducteur de pression, un siphon et l’évacuation des condensats. Côté électrique, le ballon thermodynamique doit être protégé par un circuit dédié avec disjoncteur adapté, mise à la terre et branchement conforme. Côté air, il faut visualiser la prise d’air, le rejet d’air refroidi et, selon le modèle, les gaines de ventilation.

Le schéma type peut se lire ainsi : l’air entre dans le module de pompe à chaleur, cède ses calories au fluide, puis ressort plus froid. Le compresseur augmente la température de ce fluide, qui transmet ensuite la chaleur à l’eau du ballon via l’échangeur. En parallèle, l’eau froide remplit la cuve et l’eau chaude sanitaire est distribuée vers les points d’usage. L’ensemble doit aussi prévoir une évacuation des condensats, car l’air refroidi génère de l’humidité.

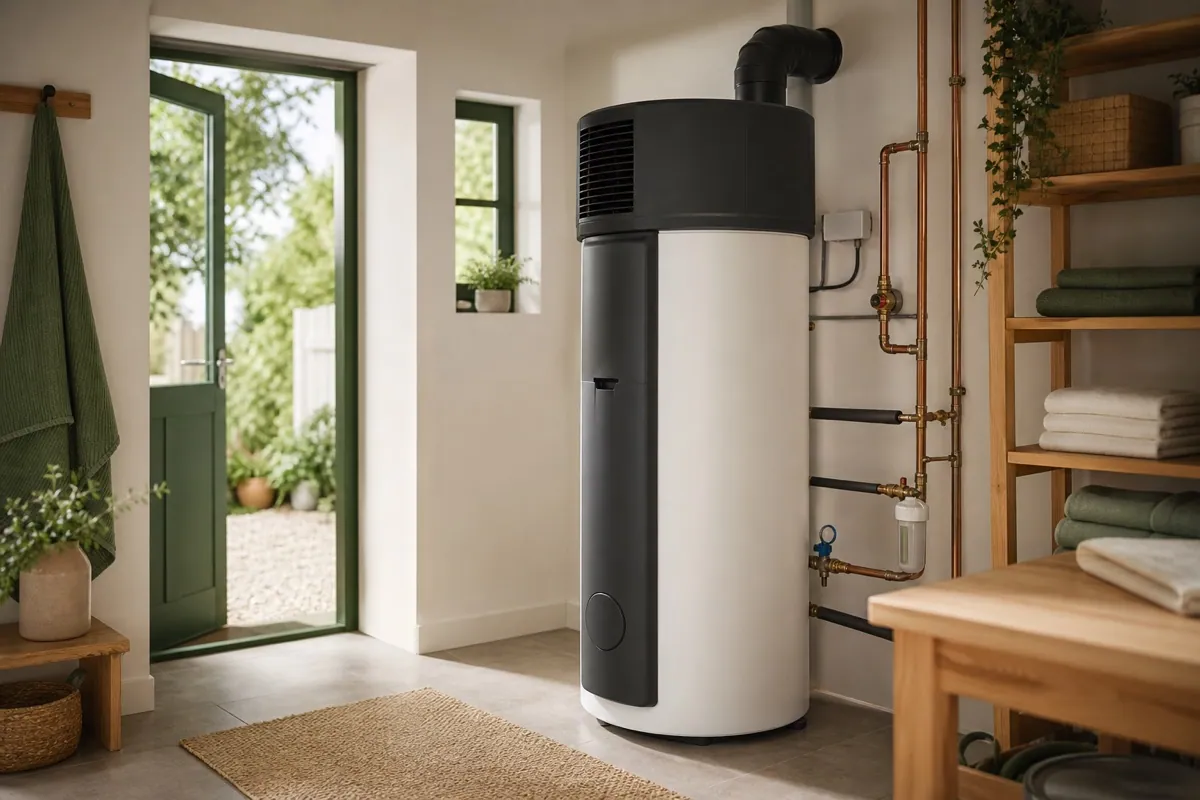

Le meilleur emplacement pour un ballon thermodynamique est souvent un local technique, une buanderie ou un garage, à condition qu’il soit assez spacieux, hors gel, accessible et compatible avec la ventilation requise. Le local doit disposer d’un volume suffisant, souvent autour de 20 m³ pour un fonctionnement sur air ambiant, sauf indications différentes du fabricant. Il faut aussi prévoir des dégagements autour de l’appareil pour la maintenance, une dalle stable, une évacuation des condensats et un chemin simple pour les raccordements.

La distance entre le ballon et les points de puisage compte également. Plus elle est grande, plus vous perdez du temps et de l’énergie avant d’obtenir de l’eau chaude. Il faut donc trouver un équilibre entre bonne performance aéraulique et proximité des besoins. Pensez aussi au bruit : le compresseur et la ventilation restent modérés, mais dans une pièce proche des chambres, cela peut devenir gênant.

Installer un chauffe-eau thermodynamique ne se résume pas à remplacer un ancien ballon. Il faut vérifier le support, l’emplacement, la ventilation, la compatibilité électrique, les réseaux d’eau et le passage éventuel des gaines. La pose commence généralement par la mise en place du ballon, son calage, puis le raccordement hydraulique et électrique. Viennent ensuite l’évacuation des condensats, les réglages et la mise en service.

Peut-on l’installer soi-même ? Techniquement, un bricoleur expérimenté peut comprendre le schéma et réaliser une partie des travaux préparatoires. Mais dès qu’il y a un modèle split, un circuit frigorifique, une mise en service, des réglages de performance ou une recherche d’aides, l’intervention d’un professionnel qualifié devient la voie la plus sûre. Cela sécurise aussi la garantie constructeur et la conformité de l’installation.

Le prix d’un chauffe-eau thermodynamique dépend du modèle, du volume du ballon, de la configuration du logement et de la complexité de pose. Pour un appareil seul, on voit souvent des fourchettes autour de 2 000 à 4 000 €. Avec l’installation, le budget se situe fréquemment entre 2 500 et 5 500 €, voire davantage en rénovation complexe. Le coût augmente si l’on ajoute du gainage, une reprise électrique, des adaptations de plomberie ou une implantation difficile.

Le dimensionnement se fait surtout selon le nombre d’occupants et les usages. En repère simple, on vise souvent 150 à 200 litres pour 2 à 3 personnes, 200 à 250 litres pour 4 personnes, et 250 à 300 litres pour une famille plus nombreuse ou avec de forts besoins. Un volume trop petit provoque des manques d’eau chaude ; un volume trop grand alourdit le prix et peut dégrader l’intérêt économique. Il faut aussi regarder la performance à différentes températures, le temps de chauffe, le niveau sonore et la compatibilité avec le local.

Des aides financières peuvent réduire la facture si le projet respecte les critères en vigueur : logement éligible, matériel conforme, installateur RGE et parfois niveau de revenus. Selon les périodes, cela peut inclure MaPrimeRénov’, des primes énergie ou une TVA réduite. Pour les obtenir, mieux vaut faire valider le projet avant signature, car les démarches demandent souvent des devis conformes et des justificatifs précis.

Les principales contraintes à l’installation d’un ballon thermodynamique sont presque toujours les mêmes : emplacement suffisant, qualité de la ventilation, évacuation des condensats, branchement électrique dédié, support stable et bon dimensionnement. À cela s’ajoutent le bruit, la température du local et, pour certains modèles, la gestion du fluide. Ce sont ces détails qui font la différence entre un équipement économique sur le papier et un appareil vraiment performant au quotidien.

Côté limites, soyez attentif à trois points. D’abord, le rendement baisse quand l’air disponible est trop froid ou quand l’installation est mal pensée. Ensuite, le prix d’achat reste plus élevé qu’un ballon électrique classique. Enfin, la pose est plus technique, avec des exigences de mise en service qui justifient souvent l’intervention d’un professionnel qualifié. En revanche, quand le projet est bien étudié, le gain sur la consommation d’électricité peut devenir intéressant sur la durée.
