Fil pilote radiateur : rôle, branchement et modes

Quels appareils sont concernés ?

Le fil pilote équipe surtout les radiateurs électriques fixes, les panneaux rayonnants, les appareils à inertie et de nombreux sèche-serviettes. En revanche, tous les modèles ne sont pas compatibles, surtout sur des installations anciennes ou d’entrée de gamme. Avant de programmer ou de brancher quoi que ce soit, vérifiez la notice, le bornier de raccordement ou l’étiquette de l’appareil.

Les modes les plus fréquents

Les ordres les plus courants sont confort, éco, hors gel et arrêt. Le mode confort suit la température de consigne choisie sur le radiateur ou le thermostat. Le mode éco abaisse cette consigne, souvent d’environ 3 à 4 °C. Le hors gel maintient une température minimale pour protéger le logement, et l’arrêt coupe la demande de chauffe.

Les ordres envoyés

Selon le programmateur ou le thermostat, les ordres peuvent être en 4 ordres ou 6 ordres. Les différents modes disponibles restent proches d’un fabricant à l’autre : confort, confort -1, confort -2, éco, hors gel, arrêt. Pour l’utilisateur, l’essentiel est de savoir quel mode est envoyé et quel effet il a sur la température dans chaque pièce.

Notions électriques utiles : phase, neutre et couleur des fils

Sur un radiateur électrique, vous trouvez généralement la phase, le neutre et la terre pour l’alimentation, auxquels s’ajoute le fil pilote quand l’appareil est compatible. La couleur du fil pilote est très souvent noire, mais il peut exister des variantes selon l’installation. La phase est souvent rouge, marron ou noir, et le neutre est en général bleu. Il faut donc se fier d’abord au schéma de câblage, pas seulement à la couleur.

À savoir : le fil pilote ne se branche ni au hasard, ni comme un simple fil d’alimentation. Un mauvais raccordement au tableau électrique, une confusion entre phase et neutre, ou des fils absents peuvent empêcher le système de fonctionner correctement. En présence d’eau, comme dans une salle de bains avec sèche-serviettes, les règles de sécurité sont encore plus strictes.

Où se branche le fil pilote sur le radiateur ?

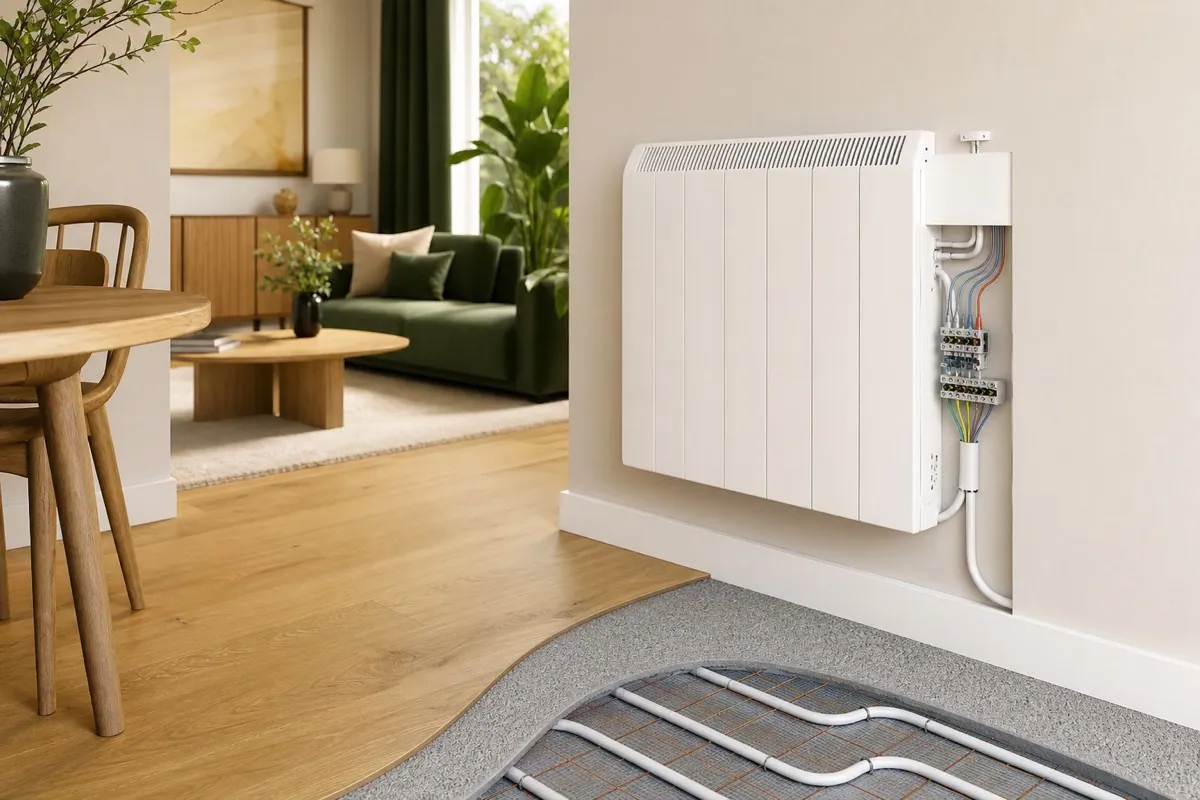

Le fil pilote se branche sur la borne dédiée du radiateur, indiquée dans la notice ou sur le bornier de raccordement. C’est souvent un fil noir côté appareil, distinct de la phase, du neutre et de la terre. Si vous ne trouvez pas cette borne, le modèle n’est peut-être pas compatible avec ce type de commande.

À éviter : raccorder le fil pilote directement au neutre ou à la terre pour “tester”. Cela peut bloquer le fonctionnement, empêcher le radiateur de réagir aux ordres, voire créer un défaut électrique. Si le doute subsiste, mieux vaut vérifier le schéma du fabricant.

Raccorder au tableau et au programmateur ou thermostat

Côté installation, les fils pilote de plusieurs appareils peuvent être regroupés vers un programmateur, un thermostat central ou un système connecté. Ce dispositif envoie les ordres aux radiateurs selon l’horaire ou la consigne choisie. Dans une maison, il est fréquent de créer des zones : pièces de vie, chambres, salle de bains.

Pour brancher correctement l’ensemble, il faut vérifier la cohérence entre le nombre de zones, les appareils compatibles et le mode de commande prévu. Sur une installation existante, un thermostat fil pilote ou un programmateur peut suffire. Si les fils ne sont pas présents, des modules radio ou des solutions connectées peuvent parfois piloter les appareils sans refaire tout le câblage.

Le radiateur ne réagit pas

Commencez par mettre le radiateur en mode confort, puis envoyez un ordre éco ou arrêt depuis le programmateur. Si rien ne change, vérifiez le câblage, le bornier et le paramétrage. Si un seul appareil ne répond pas, le souci vient souvent du raccordement local. Si aucun ne réagit, la commande centrale ou son alimentation est à examiner.

Fils absents ou couleurs non standard

Dans certains logements, les fils présents ne correspondent pas aux couleurs attendues. Un fil noir n’est pas toujours le fil pilote, et un repiquage ancien peut brouiller le repérage. Il faut alors contrôler les fils avec méthode, en s’appuyant sur le schéma, le bornier et, si besoin, un test réalisé par un professionnel. Si aucun fil pilote n’est disponible, le radiateur peut fonctionner sans, mais seulement en réglage manuel ou via une solution de commande alternative.

Dans quels cas demander un avis pro ?

Faites-vous accompagner si vous avez un doute sur la phase, le neutre, la terre, le rôle exact des fils, la compatibilité du thermostat ou l’état du tableau électrique. C’est aussi recommandé si votre logement mélange plusieurs générations d’appareils, ou si vous avez des radiateurs, un sèche-serviettes et une commande centrale à faire dialoguer ensemble.

Les informations utiles à préparer

Avant une étude ou une intervention, préparez la marque et le modèle du radiateur, une photo du bornier, une vue du tableau, le nombre d’appareils concernés et la présence éventuelle d’un programmateur déjà installé. Avec ces éléments, le diagnostic est plus rapide et la solution proposée est souvent plus fiable.
